REX-C100温控器设置与说明

●温控器两进两出，主要是四条线应用

  两条温度检测输入；

  两条粗线为接负载(发热丝)。

REX-C100温控器初始化的设置如下：

1、设置主控温度：温控器通电后处正常工作状态，按住set键持续0.5秒，红色显示屏显示提示符“SU”，绿色显示屏显示主控设置温度，此时，温控器进入主控温度设置状态，按移位、递增、递减键即可设置或修改主控温度。

主控温度设置完后，再按住set键持续0.5秒即可保存设置温度并退出主控温度设置状态，返回正常状态。

     再次按住set键持续0.5秒：设置检测范围参数，重复上面的操作；

     再次按住set键持续0.5秒：设置回差值参数，重复上面的操作；

     完成上述设置，温控器按照上述设定进行工作。

SET+位移键长按 ,在 LCK 进入第三层参数设置:

LCK→0，开始第三层参数设置:

2、温控器在正常状态，按住set键持续5秒，温控器进入第二设定区。

这时，每按一次set键，红色显示屏就变换一项提示符，绿色显示屏显示该项参数的数值，选择移位、递增、递减键即可设置或修改该项参数。

3、下限偏差告警设置：按set键选择显示“slp”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

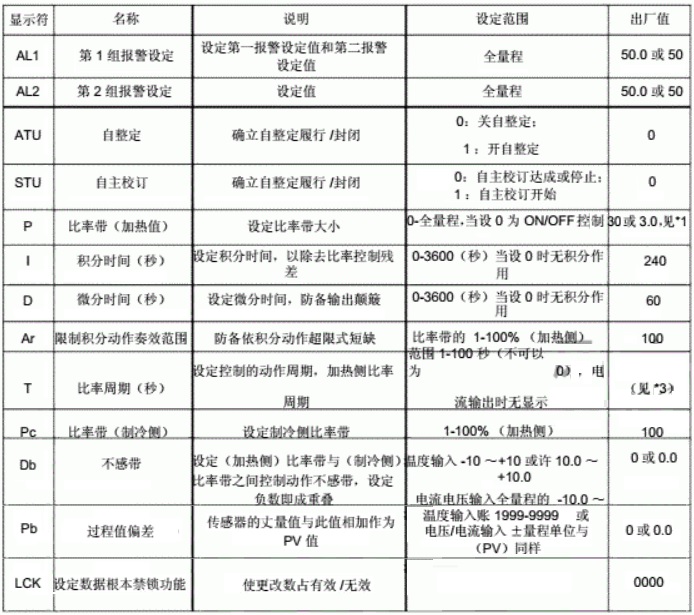

      长按SET 3S进入参数设置状态详解图:

          AL1

       SC：   温度误差修正； 正数为加温，负数为减温；

       T：动作频率设定，精细温度调节需要调快频率，默认20；

       P：温度区间设定，改成0，再将误差范围OH改为10，则上下5度误差自动调整；

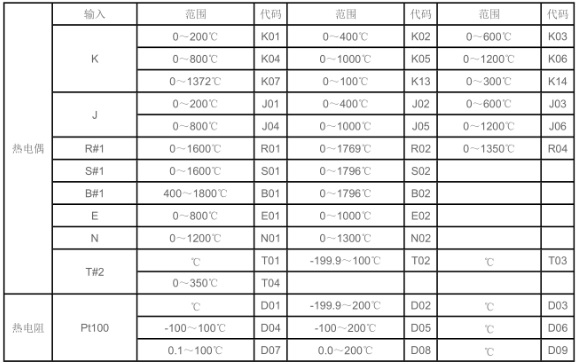

电热偶类型与参数:
