摘要：

匹配传感器及附加参数:→空间目标检测...

总字数：2053

匹配传感器及附加参数:

→空间目标检测

→120°广角

→改进位置跟踪

→传感器特性:堆栈金和热校准（定位跟踪）

→4G视频监控

→控制相机

→图像与帧率4K@30fps、4K@30fps、4K@60fps

→视频编码H.264/H.265

→深度FPS 100Hz

→深度范围 0.2-20m

→陀螺仪

→磁力计

→晴雨表(温湿度)

→加速度计

→数据速率 400Hz

→姿势刷新率 100Hz

→Audio(心跳体咪头探测)

→多传合一，视频、有害气体、红外热成像、语音双工

→DRV音视频录制

→wifi、热点、4G网络接入；

→红外热成像探头、红外防水探头、双路显示对讲探头、管道探头

●位置传感器

●气压传感器

●温度传感器

●计磁力计传感器

●姿势纠正传感器

●神经立体深度感应

●深度传感检测

●IMU气压计

●磁强计(磁场数据)

●数据实施显示

●左右上下镜像

●检测范围3D-20m、2D-40m

●骨骼(人形)追踪 18x人体关键点，最大范围15m

●显示调整调整分辨率

  帧频，亮度，对比度，饱和度，伽马，清晰度，曝光度和白平衡

■5V/380mA供电

工作温度-10℃~50℃

工作深度 50米（可选）

▲外壳材质 POM

■滑环导电滑环过电滑环传电--智灵特滑环(zlintel.com)

△视频放大

  视频转换

AHD NVP2431H+IMX225 AHD

图像异常与分析

主流视频输出

抗视频干扰器

FH8536H:高性价比低照度2M/3M同轴高清摄像机ISP芯片 FH8536H是一款针对CIS（CMOS Image Sensor）的高性能专业安防摄像机图 像处理芯片。FH8536H支持1M/1.3M/2M/3M的CMOS 传感器输入，支持标准 的CVBS/960H/1280H复合视频输出和720P/1080P/3M格式的HD Analog模拟高 清输出。FH8536H内有高性能的3D去噪模块，低照度性能优异；镜头畸变 矫正功能支持最大水平180度的图像校正；新一代IR-CUT FREE V2.0技术，支 持4X4 pattern的RGBIR图像输入，在不使用IR-CUT的情况下，达到传统Bayer pattern的图像处理效果。

FH8536H+GC8030-17

FH8536H+GC2033

720P摄像头，增加LDO 1.2V、3.3V 核心、模拟电路的电压输入；

自平衡512发射板，电路重布局，摄像头电源独立处理输出；

磁圈感应，计数失数--减少磁感应数量，调整霍尔脚位；

视频头输入，带铁框圆线缆(100-180米)，LCD显示：

模拟摄像头显示效果基本可接受；

AHD摄像头效果，出线纹波、毛刺、重影严重，线束铁圈接地现象减弱，去掉线束铁圈现象减轻。

△A重复现有过程，512、图像合地、共地通过玻纤通向LCD;

△B放大视频信号通过原数据传输看效果；

△C无源衰减型收发器；

△D有源收发型收发器；

△信号液位检测IC-NJM2072M;

  ICL7660

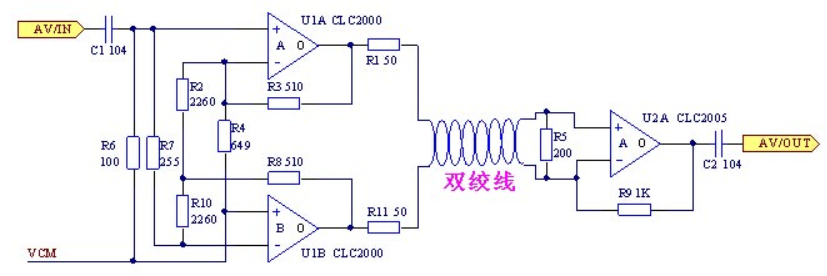

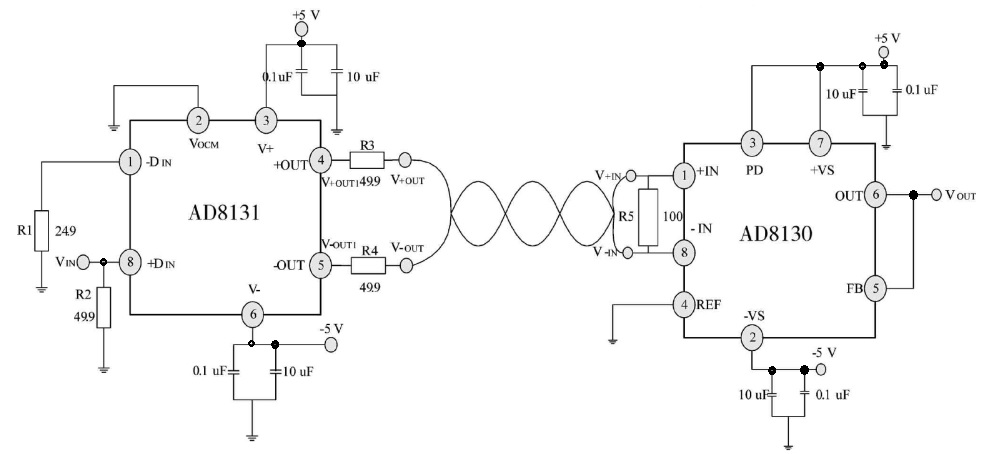

  AD8130差分接收放大 差分转单端 ；

  AD8131ARZ/AD8132ARMZ-REEL7

  AD8130ARMZ-REEL

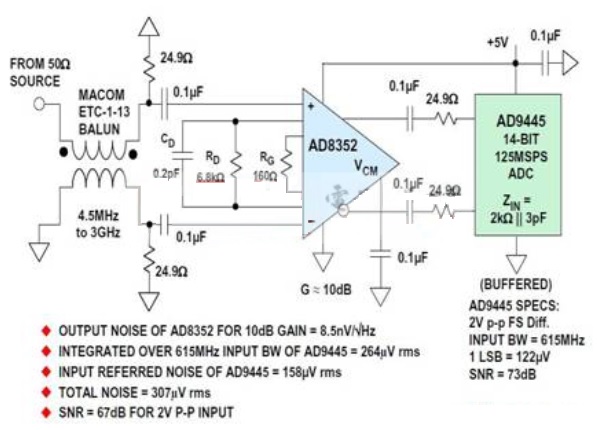

  AD8351ARMZ-REEL7,RF放大

  HA1001E，替代8131,100MHz带宽，价格？

  MAX9546

  MAX9547

  AD626(低价位)

  LMH6643(低价位，130MHz)

  LMH6622(160MHz)

  AiP8051/8052/MS8051/8052/8054/GT8052M8

  SGM8051/2/3/4/5 250MHz轨到轨运放

  CLC4601

SC6619B,MS1631,MS1681,D1675,HBT191,pin to pin；

单通道|-3dB，72MHz，400V/µs|2.5V~5.5V|14.5mA|SOT23-6,Silicore(芯谷)

MS2631 单通道|-6dB，55MHz，90V/µs|2.7V~5.0V|25mA|SOT23-6

MS7338MA

  SC7516/8131   SC2245/8130

  TLV3542IDGKR :

  芯片选型

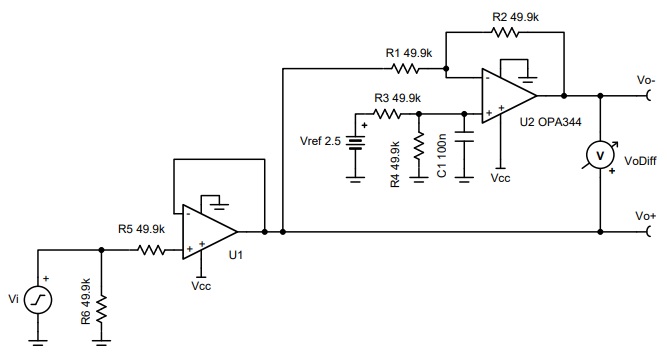

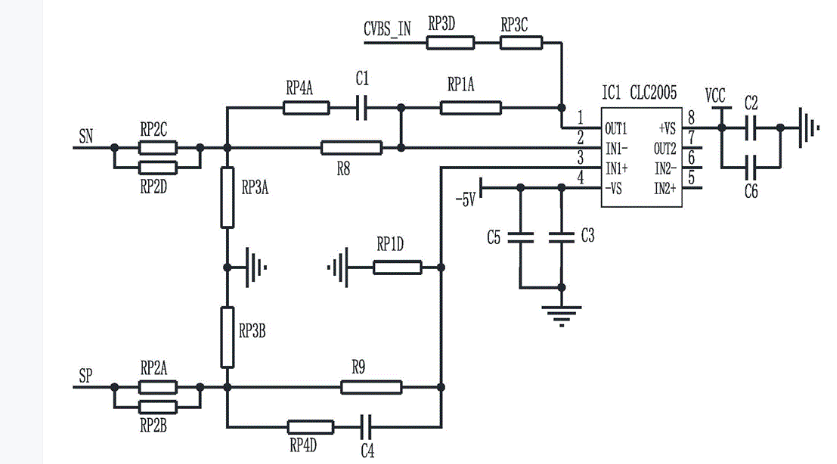

其他运放转换电路

选型表

▲RS485信号对视频长距离信号干扰影响:措施，减小RS485信号强度，增加两根信号串联输出电阻为1.8-2.4K；

视频干扰与补偿

MAX7474: 自适应均衡器,用于双绞线视频传输
