器件芯片应用收集一览

摘要：

正电压转负电压芯片: ME7660C,input:10V，output:-10V...

总字数：2008

正电压转负电压芯片: ME7660C,input:10V，output:-10V

                    SGM3204,input:5.5V，output:-5.5V，200mA

                    SGM3209,input:2.5-18V，output:-18V，100mA

                    LP3100,input:2.5V-4.8V,output:-5.4V-5.9V，60mA

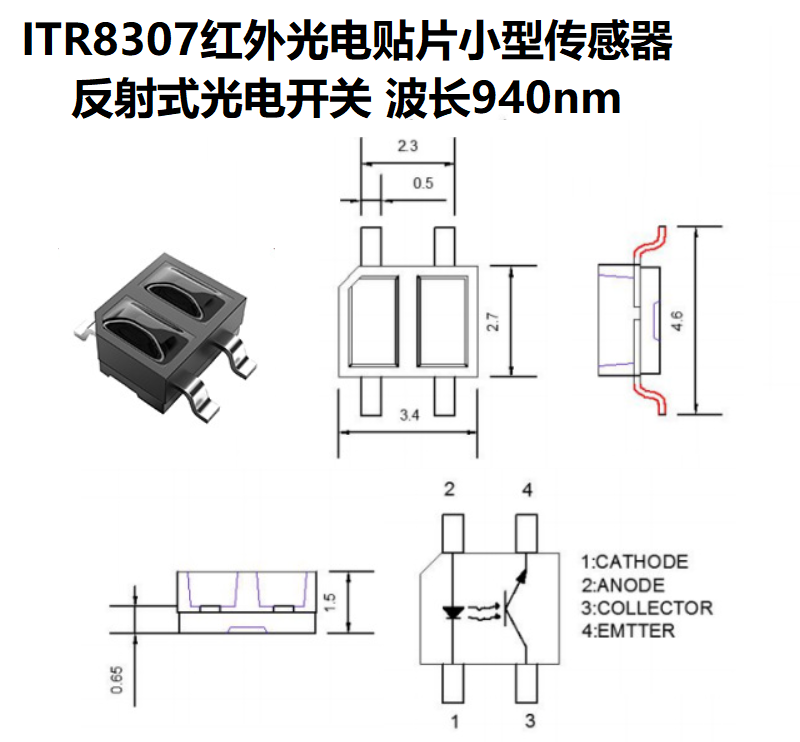

红外感应贴片芯片:

林欣侧贴1204对管，LED式940nm光電管1206正贴红外线发射接收管

MP2359     |4.4V~24V|1.4MHz|1.2A|SOT23-6|1-BS;2-GND;3-FB;4-EN;5-IN;6-LX;|92％|电流限制和热关机

ME3110     |4.4V~18V|500KHz|2.0A|SOT23-6|1-BS;2-GND;3-FB;4-EN;5-IN;6-LX;

TMI3359    |4.5V~30V|1.5MHz|1.2A|SOT23-6|1-BS;2-GND;3-FB;4-EN;5-IN;6-LX;

RY8310     |4.5V~30V|1.4MHz|1.0A|SOT23-6|1-BS;2-GND;3-FB;4-EN;5-IN;6-SW;

RT8259GJ6  |4.5V~24V|1.4MHz|1.2A|SOT23-6|1-BS;2-GND;3-FB;4-EN;5-IN;6-LX;

SY8113BADC |4.5V~18V|500KHz|3A  |SOT23-6|1-BS;2-GND;3-FB;4-EN;5-IN;6-LX;

PW2312     |4.5V~30V|1.4MHz|1.2A|SOT23-6|1-BS;2-GND;3-FB;4-EN;5-IN;6-LX;

BL9341 |

LTC3112|

LM3671 |

MP2315 |

XC6201|LDO|12V|300mA

RS3236|LDO|7.5V|500mA

SPX3819|LDO|2.5V~16V|500mA

HX6211|LDO|2.5V~6V|500mA

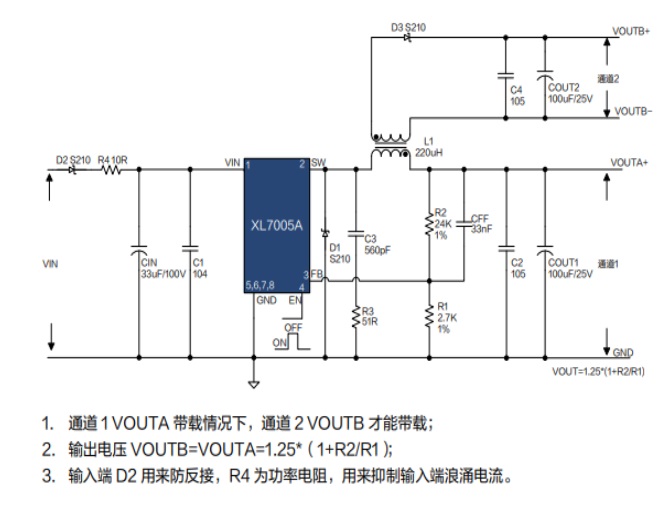

XL7005 降压型DC/DC，双极型开关管，150KHz，入24V，XL7005出7.1V ：波纹13.2mV

       经1级LC（47UH+100UF+10UF+10UF+100nF）：波纹2.8mV

       经78M05出5V  ：波纹490uV左右

       经1117-33 出3.3V  ：波纹760uV左右

STI3508 1MHz，LED升压恒流驱动芯片，SOT23-5,可升至28V，开阳驱动板在用；

JW5250S 1.5MHz,同步降压，2V~6V输入，板内降压，开阳驱动板在用；

MP9943GQ-Z |降压型DC/DC，4V~36V|3A，410kHz|QFN8，安卓RK3568在用；

HT54123ARZ 具有防浪涌功能高速漏电保护器，SOP8

MC9S08SH4MTG 丝印MSH4MTG TSSOP16|4KB|GPIO13|2.7-5.5|40MHz

CLC2000 SOP8 视频放大

LP4030HB 1-3颗锂电池充电芯片

BGU8052 1.5G-2.5G 射频放大芯片

TX4310  2.7-5V输入，1.2MHz电荷泵升压5V输出，锂电池升压芯片

AH6901  2.7-12V升压到16v芯，注意纹波控制

MAX13487E 带有AutoDirection功能的485芯片，无需使能控制信号

DRV134 音频单端转差分芯片

减少DCDC输出纹波的几种方式如下：

1、增大BUCK输出电容

2、增大电源芯片的开关频率(防止EMI超标)

3、增大输出电感

4、优化反馈环路设计，FB上电阻并联前馈电容，选择带有COT控制模式的芯片，如:MPQ8633A、MPQ8633B等

5、优化PCB设计,功率环路尽量小，反馈走线尽量短且远离其他干扰信号线等

6、在负载输入端加一级或者两级LC滤波电路
