DAC主时钟(MCLK)的处理办法

很多朋友自做DAC，对于I2S信号里有主时钟(MCLK)输出的，则恭喜了。

I2S信号:

MCLK  主时钟

LRCK   左右通道选通时钟

BCK     字时钟

DATA    数据

如果没有MCLK主时钟，或者MCLK主时钟不对，怎么办？

I2S信号接入后，即便没有MCLK主时钟接入，判断DAC是否正常，用耳机接入GND、DATA能听到带音乐的沙沙声。

如果没有MCLK主时钟或者MCLK主时钟与BCK（字时钟）不对齐(不同步)，DAC的音频输出如同静音一样。

如果DAC输出声音里伴随点点的沙沙噪音，也有可能因为MCLK主时钟的问题导致。可更换LRCK的256倍、384倍时钟试试。

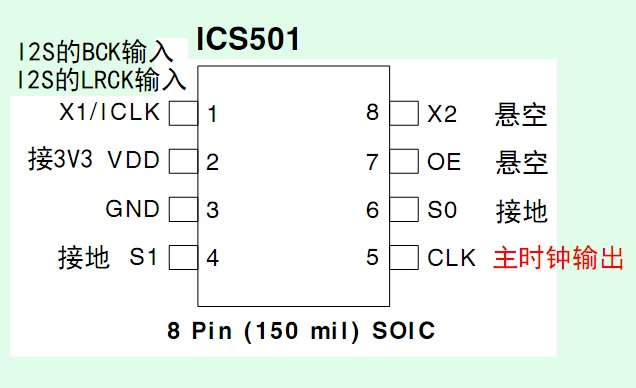

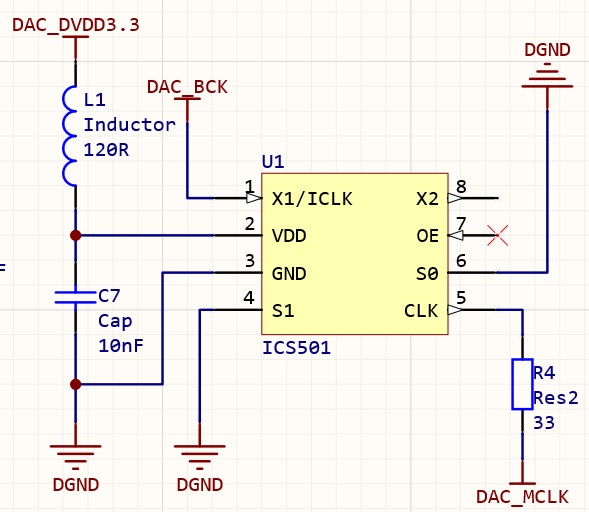

在I2S没有MCLK主时钟输入的情况下，除了用外置时钟，也可以用芯片ICS501来解决，如图:

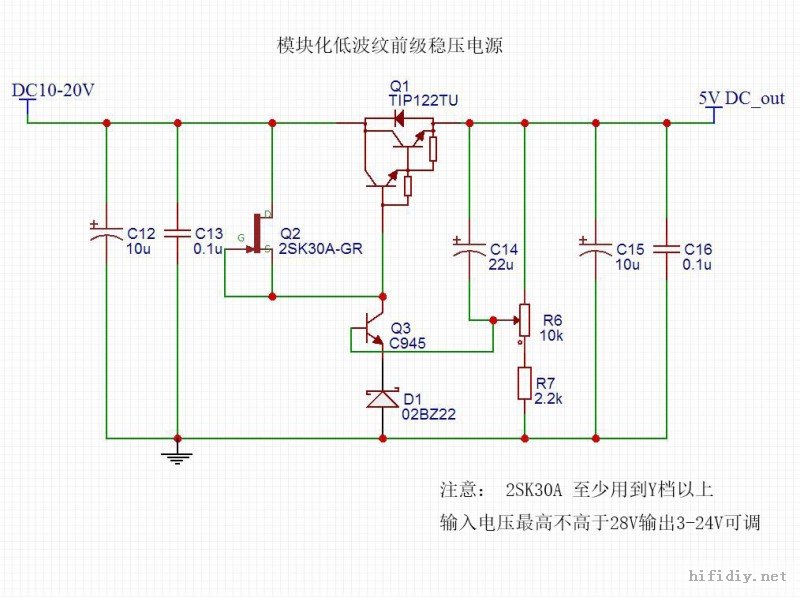

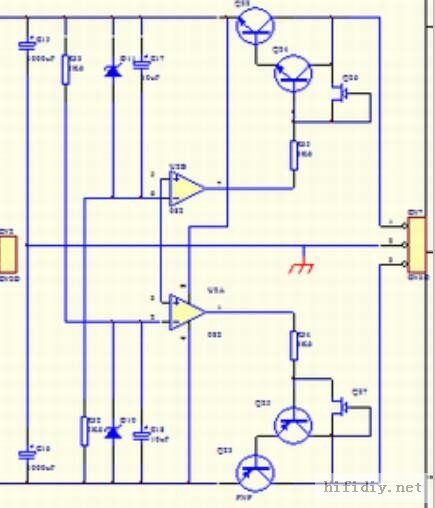

低纹波稳压电源，02BZ22为2~3.5V稳压二极管:

金嗓子稳压电源

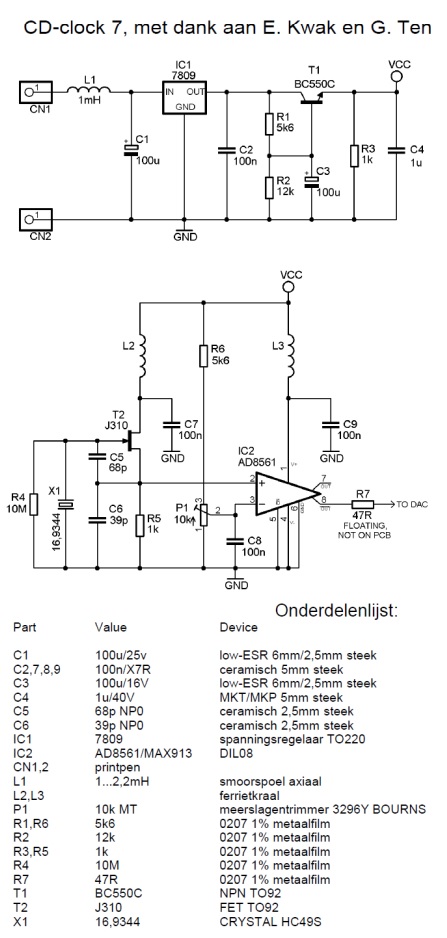

外置时钟的稳定性与电源尤其重要，可如下图进行处理:

MCLK主时钟、采样速率与LRCK的关系,:

44.1K  -----11.2896MHz  -----256FS

48K     -----12.288MHz    -----256FS

88.2K  -----22.5792MHz  -----256FS

96K     -----24.576MHz    -----256FS

176.4K-----22.5792MHz  -----128FS

192K   -----24.576MHz    -----128FS

TDA1305只能以256FS或者384FS的MCLK工作，AK4118接收没声音，是AK4118在接收44.1和48K的时候，MCLK是512FS。

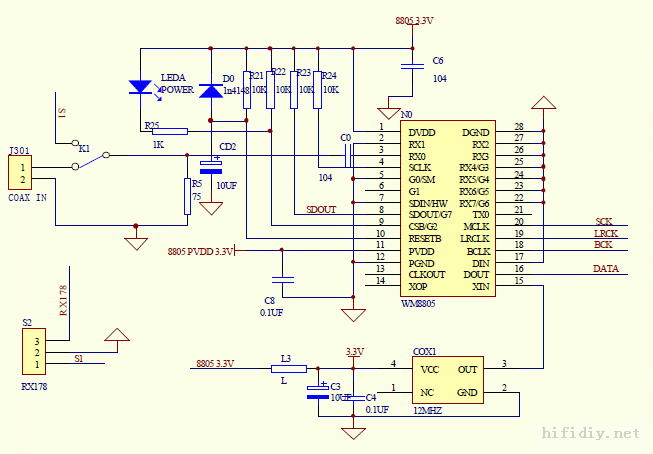

WM8805 I2S转同轴、光纤

输出 I2S 信号 32-192K，用的WM8805的硬控制模式做I2S转 SDPIF 输出，SPDIF后面有隔离变压器和阻抗匹配电路，参照的WM8805 EVM 手册.

测试：
44.1K,96K,192K 输出正常，
48K，88.2K 176.4K 输出信号不正常。

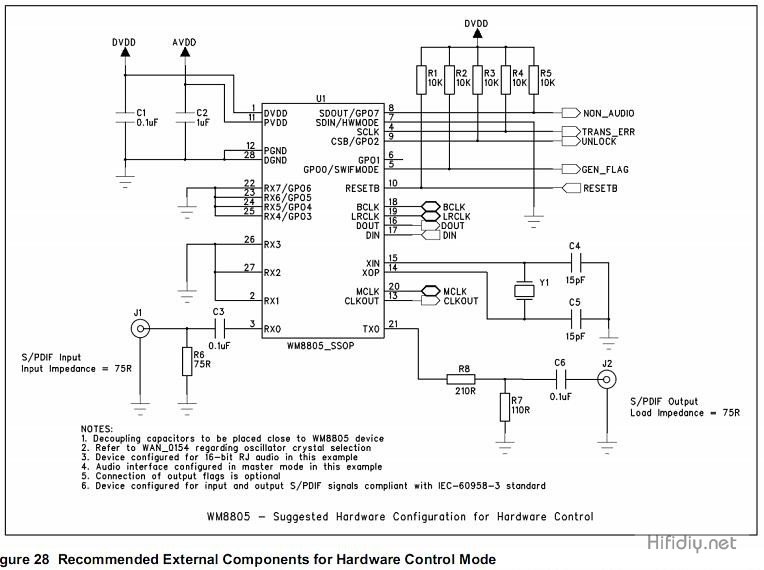

硬控模式下芯片的配置只和以下6个PIN有关系，并且这些配置只在第10脚的电平为0时(复位时)起作用。复位完成后，除了第7和10脚，其他引脚会作为输出端来用，作为芯片的工作状态信号指示，所以，这些引脚千万不要直接硬接VDD或地，必须通过一个数K欧的电阻接VDD或地进行配置：
PIN10：RESET; (复位)
    0：RESET；1：RESET完成

Pin7: HWMODE; (硬件/软件模式选择)
        0: Hardware; 1: Software;

Pin4: SCLK; (主/从模式选择)
        0: Slave Mode; 1: Master Mode;

Pin5:GPO0;
Pin8:SDOUT;
(输出数据格式选择)
         GPO0    SDOUT
          0            0                 16-bit I2S
          0            1                 24-bit I2S
          1            0                 24-bit Leftified With Flags
          1            1                 16-bit Rightified

Pin9: CSB; (SPDIF发送端数字信号源选择)
         0: S/PDIF Rx; 1:AIF Rx;



复位完成后：
PIN4: TRANS_ERR;   (数据传送错误标志)
         0:正常;    1：传送错误;
PIN5: GEN_FLAG;     (整体错误标志)
         不清楚
PIN8: NON_AUDIO;  (非音频信号标志)
         不清楚
PIN9: PLL UNLOCK;  (PLL未锁定标志)
         0:正常;    1：PLL失锁;

其中PIN5和PIN8两个标志输出电平定义不清楚，资料上没有查到。

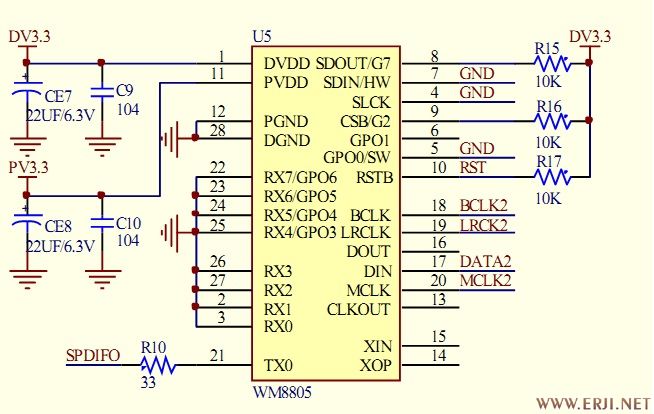

WM8805 同轴、光纤转I2S

R5增大到150欧姆，解决换曲间隙经常会出现“沙”的一阵响。

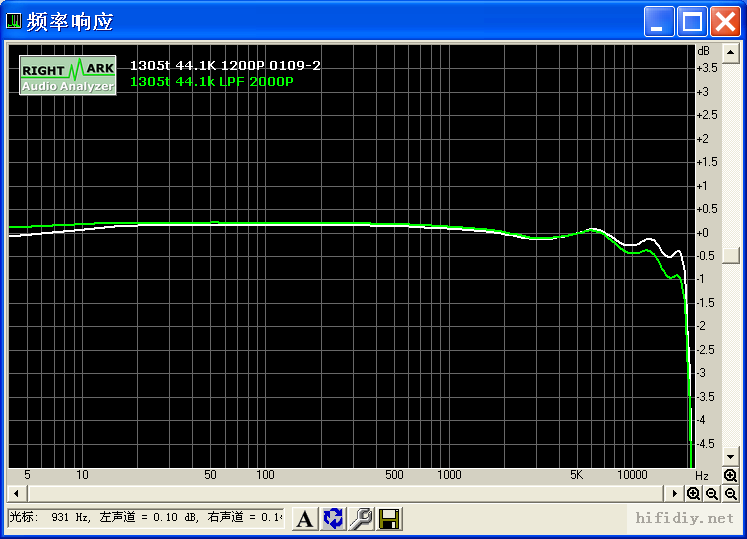

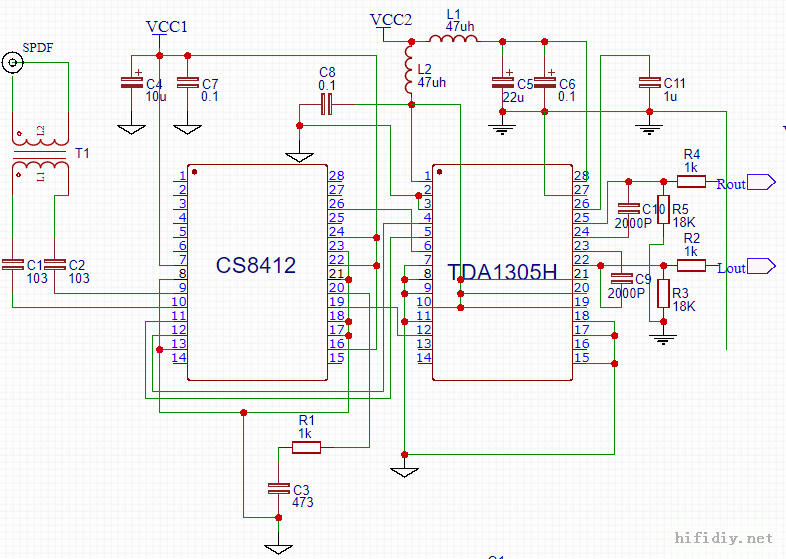

TDA1305,pin24用1500P~2000P,调整改变高频截止频率:
