AD PADS常用设置及快捷方式集锦

48 AD模版参数

=CurrentTime：显示当前的系统时间，显示格式为：HH：MM：SS
=CurrentDate：显示文档创建日期
=DocumentFullPathAnName：显示文档的完整保存路径。
=DocumentName：显示当前文档的完整文档名。
=ModifieDate：显示最后修改的日期
=ApproveBy：图纸审核人，需在“文档选项”进行预设。否则显示：“*”
=CheckeBy：图纸检验人，其它同上
=Author：图纸作者。同上
=CompanyName：公司名称。同上
=DrawnBy：绘图者
=Engineer：工程师
=Organization：显示组织/机构。需要在文档选项中预设数值，才能被正确显示
=Address1/2/3/4：显示地址，需要在文档选项中预设数值，才能被正确显示。
=Title：显示标题，需要在文档选项中预设数值，才能被正确显示。
=DocumentNumber：文档编号，在整个项目中有一个设计有多个原理图或层次原理图中才能被正确
显示。
=Revision：显示版本号。需要在文档选项中预设数值，才能被正确显示。
=SheetNumber：图纸编号，在层次原理图中才能被正确显示
=SheetTotal：图纸总页数。在层次原理图或者同一设计多张原理图中才能被正确显示。
=ImagePath：映像路径，需要在文档选项中预设数值，才能被正确显示。
=Rule：规则，需要在文档选项中预设数值。

48 Title Block 生成自定义模版

     原理图-TP\Data Management\Templates  里面的增加或选择编辑修改

     保存路径 C:\Users\Public\Documents\Altium\AD22\Templates

     A4: W-11500*H-7600 ; A3: W-15500*H-11100

47 按数字1键后，线路、字符 显示空心，或显示灰色 有字符 Layer Stack Region 1 提示:

    按数字键盘2切换为2D状态，按数字3切换成3D状态

    Ctrl+D\View Options\All Objects的打钩去掉即可。

46 键盘空心字符

    字体 Michroma ，0-9 *、#，PCB里输入Michroma字体的字符，转成Gerber输出；

    新建PCB导入Gerber,将空心字符文字层面设置成Top铜皮，Top线路0.1线径设置好外框；

    在设置的字符外框灌铜，完成后再Copy到PCB的Lib库里，删除掉字符框内铜线后完成空心字符。

45 备份设置:界面右键→Preferences > Data Management > Backup 进行设置即可。

44 恢复左侧(右侧)菜单栏: 点击右上角的【主页图标】即可。

     系统菜单→View > Panels > Properties【右侧工具栏】 ；

                     打开原理图、PCB、原理图库文件、PCB库文件时，再在Panels选择相应的面板打开。

43 取消原理图更新时的Rooms:

     在PCB下的Project->Project Option->Class Generation下的Generate Rooms的选项去掉就行

42 同一网络查找 Alt+左键(点击要查询的网络)，同一网络会高亮显示

41 快捷方式TC可快速查看原理图到PCB，PCB到原理图的某个对应的元件。

40 线路长度测定,测量整条线的长度 PCB天线

    点击要测量的线路，右侧就能显示出线路长度

    用AD6.7测量整条线的长度：

    按 S 键(Edit\Select\Physical Connection),菜单选第12个:Physical Connection，先按下Shift不放手，在点击选择要测量整条线,如圆弧、直线，斜线等；

    整条线选择完成后,再按 R 键，菜单选最后一个:Measure Selected Objects，即可显示整条线长度。

    此测量在高频RF线路需要用到。

39 放置差分对信号线(原理图与PCB同步)

    SCH 将原理图要设置差分对的两条网络名改成一样，再加上网络后缀: 一个加【_P】、一个加【_N】

    两条线均放置差分对标识：Place\Directives\Differential Pair；

    更新原理图到PCB，无错误提示为正常。

    PCB 设计规则\Design Rules\Routing(最低项)\Differential Pairs Routing\DiffPairsRouting，SMT上一项，

           设置线宽即可。

    显示差分对线路的长度信息:

           PCB左侧框内选: Differential Pairs Editor

           点击: 第二框内: <All Differential Pairs>

           第三框内: 显示差分线的长度，先画最长的线，再将短线画至长线小数点后一位一样长度即可。

    手动在PCB添加:

    PCB界面--Design\Classes,打开类管理器;

    选中 Differential Pair Classes，右键: Add class，添加差分对网络备注名；

    PCB左侧框内选: Differential Pairs Editor，

    点击选中 第二框内添加的差分对网络备注名，再点击第三框左下的Add，增加差分对的网络名；

    Positive Net--输入第一条差分网络；Negative Net--输入第二条差分网络

    PCB 设计规则\Design Rules\Routing(最低项)\Differential Pairs Routing\DiffPairsRouting，SMT上一项，设置线宽。

38 PCB网络连接显示:

    1.双击打开设计框左下角的颜色显示(LS),在双击打开Sytem Colors--Connection Lines 需要选择启用；

    2.再在View\Connections\Show All & Hide All 切换显示与关闭，如果1没开启，设置2无效。

37 保存整个项目文件信息:

   file\Save Project Group As...  保存即可。

36 PCB Copper 放置任意图形的各个层面，如,顶层、底层、阻焊层、字符层等:

   方法: 1、选择需要的层面，如,顶层、底层、阻焊层、字符层等

         2、Place\Solid Region，执行绘画需要的图形，走线类型可以长按Shift，再按空格键切换。

35 两张原理图的电路复制在一起后更新PCB会出现两个room，会出现多个相同位号、封装的元件:

   AD一个工程里面不允许有两个原理图相同的位号存在，复制电路后，先前的原理图需要移除出当前的工程。

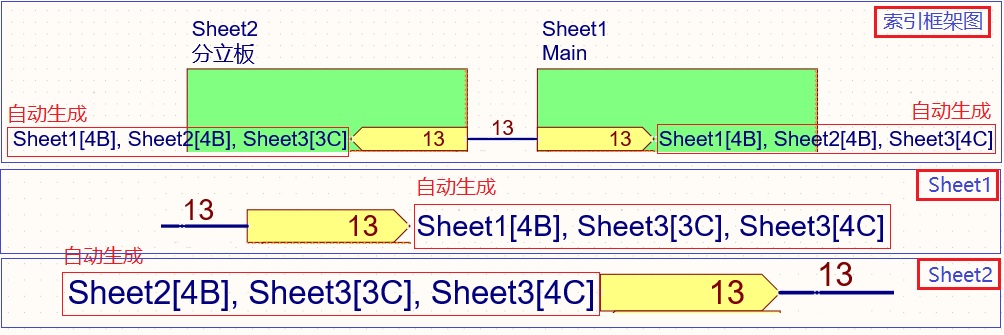

   或者建立总图用网络总线关联两个原理图

34 从PCB库文件place放置元器件到PCB会自动镜像的处理:

33 Shift+S 可以切换单一层面显示，按三次循环: 单层高亮显示、单层显示、所有层显示。

   不知按了那个按键，打开的文件变成一个文件一个窗口，关闭文件再打开就可以了。

32 选择PCB同一网络线路进行复制或删除:

   先点击一下要选择线路，再按【Ctrl+H】,再次点击该线路即全部选择。

31 AD20打开低版本一片空白: 按“V+F”即可

30 PCB设计规则导入:

   PCB-Design\Relus：左上角文件夹图标 Design Rules，点击右键Import Relus

   出现的网络选项框 Choose Design Rule Type: 【Ctrl+A全选中】，OK 确认，

   然后选择保存路径，*.RUL命名保存；

   PCB-Design\Relus：左上角文件夹图标 Design Rules，点击右键Export Relus

   出现的网络选项框 Choose Design Rule Type: 【Ctrl+A全选中】，OK 确认，

   然后选择*.RUL文件导入即可。

29 关闭PCB左上角X Y坐标显示:

   快捷键：shift+H；

   view》board insight 》toggle heads up display；

28 PCB的Paste层，也就是钢网锡膏印刷层屏蔽的方法:

   点击PCB里的某元件，将Location(元件锁定)、Primitives的锁解开

   在Top/Bottom Paste层选中某一个管脚，选中的该层为Top/Bottom Paste层,在右侧将该层改为字符层；

   再次选中该管脚，右侧编辑菜单的Paste Mask Expansion的Manual项默认是0，改成-1即可关闭钢网层。

27 PCB的LOGO字符制作方法:

   原理:在系统字库里添加自己的LOGO，然后在PCB里放置这个字符，字符大小任意调整。

   Altium_Designer20.2.7_OK\LOGO字库文件\Ruan.ttf 为LOGO字库文件；

   LOGO字库文件\FontCreator\FontCreatorSetup-x64.exe 编辑LOGO字库文件

   只要是黑白分明的图片均能生成LOGO使用

26 PADS原理图导入到AD20方法:

   PADS Logic打开一份待转换的原理图，选择“File-->Export”，导出一份ASCII编码格式的TXT文档

   保存弹出“ASCII输出”设置，参数全部选定，输出选“Pads Logic2005”

   打开AD20，选择“File-Import Wizard”-->“PADS ASCII Design And Library Files”选项导入；

   选择前面导出的TXT文档，“Next”，预览文件，直到转换完成。

   PADS的PCB导入到AD20方法:

   先将文件导出ASC文件，全选，网络、基础全选，到处5.0版本；

   File\Import Wizard\Next\PADS ASCII Design And Library Files\NEXT\ADD选择DSN导入,NEXT至完成

   DSN原理图导入到AD20方法:

   File\Import Wizard\Next\Orcad Designs and Libraries Files\NEXT\ADD选择DSN导入,NEXT至完成

   复制原理图位号不变或变问号:

   原理图-TP\Graphical Editing\【√】Reset Parts Designators On Paste  去掉打钩保持位号，打勾为问号

25 原理图隐藏标签Title，右下角标注

   右侧功能菜单【Properties】底部【Page Options】

   Sheet Size: 选原理图大小

   Orientation: 原理图纵向、横向选择

   【Title Bloc】: 本项打钩去掉就是隐藏标签Title

24 中文设置:点击设置按钮 > System > general > localization， > use localized resources打勾

23 AD系统配置:

   导入:右上角【齿轮】图标\底部菜单\Load form file... 选择:

   F:\系统软件\PCB or CAD软件\Altium_Designer20.2.7\DXPPreferences1.DXPPrf

   导出:右上角【齿轮】图标\底部菜单\Save to file... 选择:

   F:\系统软件\PCB or CAD软件\Altium_Designer20.2.7\

   SCH元件库 E:\default\bak\AD_Library\Ruan-Schlib.lib

   PCB元件库 E:\default\bak\AD_Library\Ruan-PCBLIB.lib

   PCB 3D元件库 E:\default\bak\AD_Library\3D_lib

   颜色配置 F:\系统软件\PCB or CAD软件\Altium_Designer20.2.7\Protel99SE.PCBSysColors

22 AD20启动假死，启动卡顿，启动卡死的处理

   禁用AD使用网络连接；

     右上角螺丝图标system—>Installation—>Automatic checking—>check frequency，改成never

                   system—>Account Management—>Altium Connection，改成NO

21 Silk To Solder Mask (Clearance=0.254mm) (IsPad),(All)  ERC错误处理

   Design\Rules\Manufacturing\Silk To Solder Mask Clearance 里面的有效选项去掉

20 原理图库绘制任意角度2D线: 按空格键

19 PCB输出GERBER及钻孔文件

   1、File\Fabrication Outputs\Gerber Files:

   ■General → Units: ■ Millimeters(公制,毫米);Farmat: ■ 4:2

   ■Layers → Plot Layers →■ Used On

    Drill Drawing → Defualt

    Apertures → Defualt

   ■Advanced → Leading/Trailing Zeroes: ■ Suppress leading zeroes

    其余默认

    → OK，关闭CAMtastic1.Cam，无需保存

   2、File\Fabrication Outputs\NC Drill Files:

    → Units: ■ Millimeters(公制,毫米);Farmat: ■ 4:2

    → Leading/Trailing Zeroes: ■ Suppress leading zeroes

    → OK

    → 弹出 Import Drill Data 设置单位对话框，不用做任何修改， → OK → OK,两次确认完成。

    关闭CAMtastic1.Cam，无需保存。

   3、在所建项目文件目录下(鼠标移在项目文件上会显示路径)\Project Outputs for ***_Project

   目录下的文件是输出GERBER与钻孔文件，全部选择压缩提交做板即可。

   生成SMT坐标文件

   设置原点: Edit”、“Origin”、“Set”,设置在PCB左下角；

   创建坐标文件: “File”、“Assembly Outputs”、“Generates pick and place files ”

   设置 默认格式:“Text”,单位:“Metric”,点击“OK”确认

18 电路布线快捷方式 P+T,无电气属性连线快捷方式P+L

17 添加PCB库3D模型

   ●通过【嘉立创】专业版工程导出需要的3D模型(没颜色):

     https://pro.lceda.cn/editor   专业版网页登陆

     点击【新建工程】\PCB1 --

     在PCB界面下面的 【立创ED】---查询空格处输入嘉立创的元件编码,如 C174049，查找后，出现的元件双击放置元件；

     主菜单--导出\3D文件--导出(类型:STEP，导出对象:PCB+元件模型)。

     删除STEP模型里面的PCB: 在3D软件上把这块板子删除 H:\creo5.0，打开*.SETP文件，删除基板后保存副本输出。

     Creo5.0保存stp保存颜色设置:

     Creo5.0保存stp之前需要在，文件--选项--数据交换--导出配置文件--选择step后点设置导出配置文件

     --STEP导出配置文件设置--应用程序协议：由ap203_is改为:ap214_is 转档即可保留3D设定的颜色。

   各种3D模型选择

   3D模型下载 https://www.3dcontentcentral.cn/default.aspx

   https://componentsearchengine.com/search?country=US&language=zh&source=1048575&term=LED

   ■账号 1974138@qq.com Aa184393147  每个账号每日有下载数量限制

         1092750328@qq.com  Aa1092750328

   制造商零件编号查找

   https://rsonline.cn/web/c/switches/tactile-switches-accessories/tactile-switches/?sra=p

   https://altium.componentsearchengine.com/ga/downloads.php

   选择第二个: Download Altium Library Loader version 2.00

   https://altium.componentsearchengine.com/part.php?partID=1189727

   下载3D模型插件，然后利用该插件寻找需要的3D模型。

   ①、下载3D格式类型为  SDRC I-DEAS(*.step) 的0805电阻，解压待用；

      下载网站 https://www.3dcontentcentral.cn/

   ②、打开AD20的PCB库0805电阻，鼠标点击PCB库界面，按数字3切换到3D模式；

   ③、点击Place\3D Body，选择刚才下载解压待用的3D模型文件；

   ④、按Tab键，右边界面其他默认，3D Model Type里的

      Rotation X=90(上下转动)  ■电阻竖起来的可以0-90改动

      Rotation Y=00(横向转动)

      Rotation X=00(平面转动)

      Stamdpff Height (模型上下贴板参数，向下:-1.62,向上:+*)

   ⑤、设置好后再按数字2切换到2D模式，模型格子调整至正中间。

   ⑥、再切换到3D模式浏览: 长按Shift+鼠标右键拖动

   ⑦、点击库更新当前所有有用到的库文件。

16 PCB同一线路多次重复连线(同网络重复画线)的设置: 同一网络重复连线设置

   Preferences > PCB Editor > Interactive Routing > 在Interactive Routing Options的选择去掉

   ■Automatically Remove Loops 打钩为不重复，不打钩任意重复画线。

   ■在PCB右侧Snaping设置里，默认: Current Layer，改成: Off

15 原理图库文件栅格设定 Tools\Document Options

   右边菜单Properties 上面的General\Units设置 mils，Visible Grid 100mil，Snap Grid 100mil

   精细移动设成10mil

   PCB栅格设定: 快捷方式G,设置成 0.001,可任意拖动;

   PCB吸盘捕捉栅格设定: 点击PCB界面的空白处，右侧的【Snap Distance】设置: 0.1，在0.1间距内拖动。

14 原理图库元件管脚序号与管脚名称的远近设置:

   在原理图元件库界面:

   鼠标右键Preferences..\Schematic\General\右侧第二行 Pin Margin，Name 0mil，Number 20mil

13 导入PCB SCH库文件:

   SCH/PCB右下角Components\右上角菜单(Operations)\File-based Libraries Preferences...

   Installed 右下角删除原来的，点击Install，文件类型选择*.*，选择SCH/PCB库导入

   后面图标

12 PCB设置满屏十字光标 右键 Preferences\PCB Editor\General\Ohter--Cursor Type--Large90

   PCB移动自动到中间   右键 Preferences\PCB Editor\General\Autopan Options--Style--Re-Center

   SCH设置满屏十字光标 右键 Preferences\Schematic\Graphical Editing\Cursor Type--Large Curssor90

   SCH移动自动到中间   右键 Preferences\Schematic\Graphical Editing\Autopan Options--Style--Auto Pan ReCenter

11 PCB某网络变高亮:按下【Ctrl键】，选中要高亮的网络按【鼠标左键】，恢复Shift+C

10 同一网络高亮，鼠标移到那个网络，那个网络变高亮:

   PCB右键进入Preferences\PCB Editor\Board Insigt Display\

   Live Highlighting 取消默认的选项:()Live Highlighting only when Shist Key Down，Outine Color的颜色可改为红色。

09 AD22 PCB层面打印设置(镜像打印):

    General --颜色、区域设置

                   Page Settings，灰色、单色、彩色打印选择；

    Pages--打印层面、颜色设置

                   Printout Properties →Default/Custom → Mirror Layers →【镜像选择】

                   Displayed Layers，后面的层面点击进去后选择打印层面与颜色，旁边是层面上下叠层顺序选择

    Advanced--默认即可

   ●预览PCB打印内容不在文件内的设置:

   ●PCB的打印，默认是打印黑色区域，所以PCB以外的区不能为黑色。

   PCB外形用机械1层框封闭好，然后选择上，PCB--Design\Board Shape\Define from selected objects进行PCB边框选取。

   File\Print Preview，预览页面右键点Configuration设置好打印层面后回到主菜单，

   File执行Print，或者 Ctrl+P 执行打印操作，即可完整打印。

   设置打印预览页面颜色:右键进入Configuration界面，再右键选Preferences即可进入颜色设置。

   底层打印需在Configuration菜单里设置Mirror，不然字符会反过来。

   ●预览原理图SCH打印内容空白的设置:

   File\Print Preview:

   预览页面右键点Page Setup 设置【打印方向】及【颜色】

   预览页面右键点Setup Printer

   1、Print Range，选All Pages;

   2、Print What :

      Print All Valid Documents, ●选这一项就好

      Print Active Document

      Print Selection

      Print Screen Region

   选好后关闭。

   再File\Print执行打印(多个页面选择需要的页面)。

08 PCB镜像: V、B; 另外，底部颜色栏空白处右键点Flipped也可以

07 PCB元件批量编辑位号、参数:

   编辑位号、参数，需要将所有要编辑位号、参数显示出来，没显示事选择不了的。

   增加位号、参数层: 双击PCB框左下角颜色中间位置，层面对话框选中Mechanical Layers，右键新建机械层改名位号、参数层;

   选中一个元件，右键选第一项Find Similar Objects，啥也不选直接点Apply，选中所有元件:右侧Properties\General会显示元件属性信息;

   位号编辑: 点击Properties下面的Designator...进入位号字符批量编辑

   参数编辑: 点击Properties下面的Comment...进入参数字符批量编辑

   位号参数编辑框

06 PCB颜色设置

   安装文件 C:\Users\Administrator\AppData\Roaming\Altium\Altium Designer {9DCEF2FA-30F0-48CA-8564-63DA5322C94B}\ViewConfigurations

   将保存好的文件复制替换或另存即可保存使用。

   右键 Preferences\PCB Editor\Layer Colors 下面的 Load color profile...进行修改

   F:\系统软件\PCB or CAD软件\AD20.0.9.164.rar\Protel99SE.PCBSysColors 为已设置文件

   TOP--24

   BOT--2

   TOP-OVERLAY--209

05 数字键3为3D快捷方式

04 原理图选择与PCB选择同步操作

   右上角螺丝图标点开/system/Navigation/Cross Select Mode--√Cross Selection(打钩选择)

03 PCB设置，PCB原件拖动距离设定，拖动元器件、线路的任意位置的设置

   快捷键G\Grid Properties\Steps---Step X 后面设置0.001 (与99SE一致)

02 铺铜铺地灌铜对Via的设置

   Design/Rules...

   Plane/PlaneConnect/点 Advanced/显示出来的Via Connection选Direct Connect;

  ■Plane/第三项:Polygon Connect Style/PolygonConnect/

   点 Advanced/有三项设置，界面图框要拉宽些，不然显示不出来。

      显示出来的Via Connection选Direct Connect;

01 铺地灌铜后重新灌铜铺地设置

   Tools/Polygon Pours/点 Shelve * Polygon(s)，隐藏全部的灌铜；

   Tools/Polygon Pours/点 Restore * Shelved Polygon(s)，恢复全部的灌铜(绿色)；

  ■铺铜铺地灌铜对【相同网络焊盘铺铜】的设置

  ■如果设置不起作用，那就是Design/Rules里的上面三项设置并没有选中【Enabled】。

   在上面第二步(铺铜成绿色)后，点击要修改设置的铺铜区域，右侧出现的铺铜设置:

   ●选 Solid

      □Remove Isiands Less Than :1.613 sq.mm (打钩，默认)

                  Arc Approx.:0.013mm

      □Remove Necks Less Than: 0.127mm(打钩，默认)，改成0.26mm

      □Remove Eead Copper(没■打钩)

      ●Pour Over AllSame Net Objects (选择铺铜的类型)

   Tools/Polygon Pours/点 Repour All，全部的灌铜重新铺铜；

   先操作隐藏或恢复，然后在选择全部重新铺铜。

   程序安装目录:

   C:\Program Files\Altium\AD21

   C:\Users\Public\Documents\Altium\AD21

教学视频

https://www.bilibili.com/video/BV1D7411T7Pr?p=16

3D模型库下载网站

下载3D格式类型为  SDRC I-DEAS(*.step)

https://www.3dcontentcentral.cn/

kkksssi@163.com

akkksssi

PCB中常用快捷键

● R+L 输出PCB中所有网络的布线长度

● Ctrl+左键点击 对正在布的线完成自动布线连接

● M+G 可更改铜的形状;

● 按P+T在布线状态下，按Shift+A可直接进行蛇线走线

● T+R对已布完的线进行蛇线布线

● E++M+C点击空白出可迅速找到PCB上想要的元件

● Backspace 撤销正在布线的上一步操作

●  切换布线层，可在布线过程中放置过孔

● Ctrl+Shift  切换层并放置过孔

● F8/E+O+S设置圆心点

● M+I  翻转选中的元件

● P+T 布线

● T+E 补泪滴

● P+G  铺铜

● S+Y 单层选择线

● E+B 选择进行复制

● Ctrl+O 打开文件夹/文档

● Ctrl+P 打印设置

● Esc 从当前步骤退出

● Shift +鼠标滚轮 向左/向右移动

● V + D 查看文档

● V + F 查看适合放置的对象

● V + B 查看反面布局

● X + A 取消全部的选择

● E + D 删除对象

● Shift + R   切换三种布线模式 (忽略, 避开或推挤其他信号线)

● Shift + E 触发电气格点开/关

● Shift + C     取消高亮

● Ctrl + G   弹出捕捉格点对话框

● Ctrl + M 测量距离

● Ctrl + H PCB下选取某个网络的布线,便于删除同一网络的布线

● R + M 测量任意两点间的距离

● Q 快速切换单位 (公制/英制)

● Shist + 右键 旋转查看3D 视图

● 选中 + 空格 旋转元器件

● P + L 画线

● P+ N 放置网络标

● Shift+S 切换单层显示和多层显示

● Shift + 空格键 在交互布线的过程中，切换布线形状

● Shift+M 局部放大功能

● shift + w 切换布线宽度

● shift + v 切换过孔

● shift+ctrl+空格 /shift + 空格 切换布线形式

● Ctrl + Shift + L,R,T,B,H,V 选择两个及以上的器件时，左对齐、右对齐、上对齐、下对齐、水平对齐、垂直对齐

● D+ O       原理图文档选项设置

● G 切换格点

● 空格 90度翻转/切换布线

● 2/3  2D/3D来回切换

● Ctrl+shift+滚轮 层切换

● 左键+ X/Y 左右/上下翻转

● P+W 原理图连线

● P+B 原理图放置总线

● P+J 原理图放置电路节点

● P + R 原理图放置端口

● P + I + N 原理图忽略ERC检查

● Ctrl + shift + V 阵列粘贴

● TAB键 用于弹出该操作的属性

● shift + s 切换显示单个层

● P + P 放置焊盘

● P + V 放置过孔

● P + G 放置覆铜

● P + T 放置走线

● L 显示层

● P+F 放置填充

● T + D + R 设计规则检查

● D + R 规则设置

● V + B PCB 3D翻转

● D + O 原理图纸张大小设置

● D + K 开PCB层管理器

● 右键+T 开始同一网络标号布线

● M + M 移动元器件

● S + L 两次左键，选中多条线同时走线

● 拖动器件 + L 元器件顶层、底层快速切换

● T + U 删除全部布线(all)

● J + C  在PCB中搜索元件

● T + C  原理图元件和PCB元件互相定位

● N + SHOW / HIDE 显示、隐藏飞线

● T + T + M  多根拉线

● A + P 文本位置选择

● T + M 复位DRC

● Ctrl + (shift) + Tab 切换文档显示

● T + R 1.2.3.4.逗号.句号 走等长、蛇形线；调整拐角和弧度；调整宽度；改变幅度

● Alt + 左键 原理图同一网络查找
