连接电脑调试:

1、连接电脑软件调试： R232转 USB公线或母线 1根 ，

2、再将这根线的三根线做成USB头连到效果器，

3、安装好驱动。

4、要检查电脑端口COM值更改小于COM8：

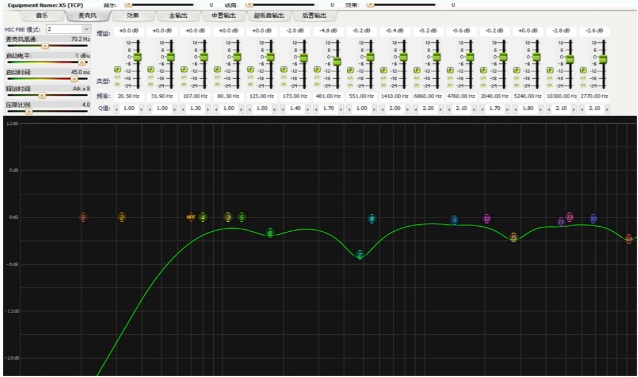

5、操作完以上步骤之后，在电脑打开韵乐X3X5调试软件；连接成功会自动弹出调试界面。

具体如下图操作:

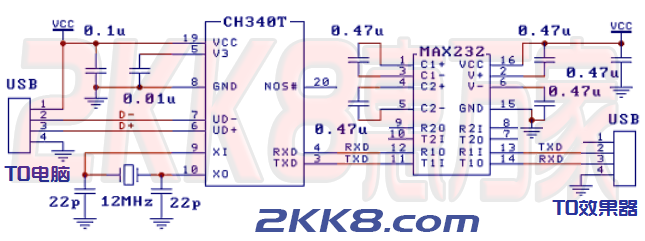

VINAL韵乐效果器调试线电路图及接口定义:

USB转RS232的转换线驱动程序;

USB2.0-Ser驱动 下载:https://www.lanzous.com/ia7pa5c 密码:bbmt

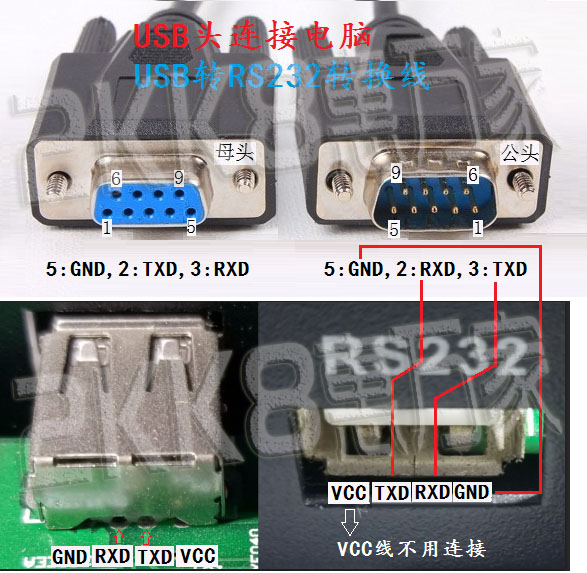

用一条USB转RS232的转换线: USB头插电脑，RS232的三根线做成USB口连到X5效果器即可。

●恢复出厂:

点控制—系统面板—切换管理员模式(管理默认密码:123456)

              修改模式出点模式下来符号—选择还没调过的模式—调用模式—保存模式

自动键盘锁密码:1111

●初次使用X5前级需要设置初始音量和最大最小音量：

打开调试软件—菜单栏—控制—音量面板 —分别设置好音量（以防声音过大引起啸叫）设置好再点保存模式

●唱歌模式和热舞模式的切换:

按手动分别调试好唱歌的效果和热舞的效果，然后再按在按回自动；关掉话筒大概5-10秒会自动切换热舞模式

●如何保存模式、如何上传调好的模式

1、保存模式步骤：打开调试软件点菜单栏—控制—系统面板 —切换管理官模式—保存模式

2、上传模式步骤：先把调好的参数文件复制到mode的文件  然后打开调试软件点菜单栏—控制—系统面板 —切换管理官模式—选中模式—上传模式 —保存模式

参考页面:http://www.ca001.com/forum.php?mod=viewthread&tid=734527

●音源切换:

1 按一下 系统键（System）

2 按一下移动键（Down）

3 旋转切换键（Comtrol），切换【输入1】或【输入2】;

********************************************************

●话筒防啸叫设置:

按MIC按键，在显示屏下方出现一个数字，那是代表防啸叫的等级，有1、2、3级，然后按下按键(DOWN)，再旋转总旋钮调节，调好保存退出就可以了!

音乐

1.音乐参量均衡:7段

2.音乐到主输出高通滤波器：12dB/24dB(0Hz - 303Hz)

麦克风

1.有四种麦克风FBE模式：OFF 1 2 3

2.有麦克风压限功能

3.15段麦克风参量均衡

效果

回声：

1.回声低通滤波器：5.99Hz - 20.6KHz

2.回声高通滤波器： 0Hz - 1000Hz

3.回声参量均衡：3段

4.回声电平：0～100%

5.回声直达声电平： 0～100%

常见调整:

1、话筒干、唱歌累：
　　原因：话筒中频能量不够；解决方法：提升800Hz频段；
2、低音硬：
　　原因：超低音上限能量太强；解决方法：衰减125-160Hz；
3、低音散：
　　原因：低频下限能量过大；解决方法：提高超低音下限频率；
4、低音混：
　　原因：低频中心频率能量过强；解决方法：衰减60-80Hz；
5、声音单薄，或者声音干：
　　原因：中低频能量不足；解决方法：提升250Hz；
6、声音打耳朵：
　　原因：中频过强；解决方法：衰减IK-1.25KHz；
7、声音炸：
　　原因：中高频能量过强；解决方法：衰减2K-4KHz；
8、声音刺耳：
　　原因：高频能量过强；解决方法：衰减6KHz；
9、声音有烦躁感：
　　原因：高频不柔顺；解决方法：衰减8K-1OKHz；
10、声音发毛：
　　原因：超高频能量过强；解决方法：衰减12K-16KHz;
11、感觉高、中、低频脱节：
　　原因：分频频率附近的频段衰减过多；解决方法：提升分频频率附近的均衡，增加融合度；
12、感觉话筒和伴奏音乐结合不好：
　　原因：①话筒和音乐的比例不对；②效果器预延时参数不正确；解决方法：①重新调整话筒与音乐的比例在6：4；②减小效果器预延时时间；
13、感觉超低音缺乏弹性：
　　原因：超低音不协调；解决方法：衰减接近下限的频率40Hz或50Hz，提升基准频段80Hz；
14、人声不够清晰：
原因：中低频太肥；解决方法：衰减300-500Hz；
15、人声不透：
　　原因：中高频不足；解决方法：调音台中频扫频到3K，适当提升；
16、超低音太软、无力：
　　原因：分频点设置过低；解决方法：提高分频点到120Hz左右，并提升100-125Hz频段；
17、全频音箱感觉不通透：
　　原因：中高频缺少；解决方法：提升3·5KHz；
18、话筒声音太硬：
　　原因：中低频和中高频比例不对；解决方法：衰减500-630Hz，衰减1.6K-2.5KHz；
19、话筒加入混响后，声音混；
　　原因：混响声的低频过多；解决方法：在调音台上对混响的低频进行适当衰减；
20、超低频声压不大，但共振声强：
　　原因：超低频下限能量过强；解决方法：大幅度衰减50Hz以下的频段；
21、声音层次感不好：
　　原因：中频过强；解决方法：宽范围衰减800-1.6KHz；
22、高频空间感不足：
　　原因：高频单元超高频段特性不好；解决方法：全面衰减IOK以下至2KHz的频段，然后再整体提高增益；
23、系统有压限器，压限器开始工作的时候，低音变散；
　　原因：压限器的启动时间过快；解决方法：放慢一点压限器的启动时间；
24、话筒加入激励处理后，声音发毛、发刺；
　　原因：激励量过大，激励频率偏高；解决方法：减少激励量，降低激励频率；
25、音乐中加激励后低音发混，感觉肥大；
　　原因：激励量过大，激励频率偏低；解决方法：减少激励量，提高激励频率；
26、话筒声音薄，发扁；
　　原因：中低频不足；解决方法：调音台均衡扫频到300Hz左右进行提升，或均衡器提升250~300Hz；
27、话筒加入混响效果后，清晰度下降，唱歌累；
　　原因：混响尾音过长；解决方法：利用混响尾音衰减旋钮DECAY加快混响尾音衰减时间，到人声停止后半拍至1拍混响停止；

********************************************************

A.    低频段的调整

调好各种音源的基音部分及丰满度、结实度： 20Hz到315Hz的频率范围划分成低频段，这一段调整的重点是注意各种音源的主要基音部分，就像一座金字塔，没有基础部分也就不会有塔尖部分，所以低音频率的调整是很重要的。

具体操作：

1、20Hz、32Hz这两个频率基本上都是完全衰减的，因为现在很多音箱的低音频率还没有下潜至这个频段。【31hz 隆隆声，闷雷在远处隆隆作响。感觉胸口发闷】
2、40Hz、50Hz这两个频率恰好是目前我国220V交流电的频率，为了减少电源部分的干扰我们一般也把这两个频率衰减5个dB左右。【50hz 轰轰声，肥厚的低音】
3、63Hz、80Hz、100Hz这三个频率决定了音源的丰满度，一般不要做大的提升和衰减。【65hz 有深度，所谓“潜的很深” 衣服的颤动；80hz 有响度，所谓“有震撼力”过大会压迫耳膜；】
4、 125Hz、160Hz、200Hz、250Hz这四个点决定了音源的力度和结实度，提升太多声音生硬，衰减太多则声音模糊、发虚，因此这几个点在低频段最为关键。【125hz 隆隆声，低沉的，心跳，温暖的人声低频；160hz 有力度，低鼓音头，低音速度感；200hz 厚实或单薄，低频啸叫；250hz 饱满或浑浊；315hz 有感情的中频，浑浊的喉音】
5、整个低频段需要着重注意一点的就是低音部分增加3个dB，功放的负载就增加了一倍，所以调节时候一定要慎重，既要注重音色，又要兼顾声场，还要兼顾功放的承受力。
B.中频段的调整——调好各种音源的二、三次泛音及圆润度、明亮度：
具体操作：

1、315Hz、400Hz、500Hz、630Hz、 800Hz、这五个频率影响着音源的力度和圆润度，这一段频率一般很少提升，因为提升后会影响音质，比如315Hz—500Hz段提升太多时，声音 就会变得像从井底发出来一样；对630Hz和800Hz 段提升太多时，音质就会变得像电话里的声音一样。
2、而1kHz、1.25kHz、1.6kHz 、2kHz、2.5kHz这五个频点影响着音源的明亮度，这几个频率是人耳听觉最灵敏的，因此对整体的音色影响也最大，有时在这一段频率内稍微提升或衰减1、2个dB，都会改变整体的听音感觉。整个中频段也是声反馈最容易产生的频率范围，因此对中频段频率点的调整时要非常灵活、仔细。 【500hz 汽车喇叭声，中频力度感，烦躁感；1khz 敲击声 ；2khz 咬碎东西的声音，踩的嘎啦啦作响；3khz 人声最敏感的区域，吵】
C.高频段的调整——调好各种音源的多次泛音及色彩感和穿透力：习惯把3.15kHz到20kHz的频率范围划分成高频段，这一段调整的重点是注意各种音源的泛音部分及色彩感和穿透力。
具体操作:

1、 3.15kHz、4kHz、5kHz、6.3kHz是高音段的主要部分，这些频点如果提升过度，声音容易产生毛刺感或产生高音声反馈，衰减过度声音会显得呆板，没有磁性，没有活力。因此要小心、仔细操作。【3khz 人声最敏感的区域，吵4khz 镶边，锋利感6khz 刺激的吉他声，刺耳；】
2、8kHz、10kHz、12.5kHz这三个点影响声音的层次感和色彩。【8khz 高频哨声或齿音，轮廓清晰； 10khz 明亮，通透感；】
3、16kHz、20kHz由于目前很多音箱的高频还达不到20kHz，再加上人耳很少能听见这么高的频率，所以我们一般把20kHz这个点进行大幅度的衰减，而16kHz这个频率点实际上很重要，如果把它衰减了，那么高音里的那种金光四射感觉就会没有了【16khz 空气感】。

4、整个高频段需要注意的是在这个频段产生回输时，由于其频率很高，虽然人耳听觉上不会觉得太明显，但持续的回输会对高音造成严重的损害，所以不要掉以轻心，要认真处理。四段均衡对人声特性的影响：频段听觉感受 过低 半满 过高

6K-20KHz 韵味失落, 失去个性 色彩鲜明, 富有表现力尖噪,嘶哑刺耳
600-6KHz 暗淡, 朦胧 明亮,清晰 呆板,楞
200-600Hz 空虚, 无力 圆润，有力度 生硬，不自然
20-200Hz 苍白,单薄 丰满，混厚有空间 浑浊不清 人声各段落不同频率的声音特性: 频率 过低 丰满 过高
16-20KHz 韵味失落，色彩失落缺乏音色表现力靠人体颅骨传导感受声音的韵味，色彩富于音色表现力。宇宙声感和不稳定感
12-16 KHz 失掉光彩 金光四溅 刺耳
10-12 KHz 乏味失去光泽 金属声强烈尖噪
8-10 KHz 平淡 S音明显，通透尖锐
6-8 KHz 暗淡 透明 齿音重
5-6 KHz 含糊 清晰度强 尖利
4-5 KHz 音源变远 响度感强 声音变近
4 KHz 模糊 穿透力强 咳音量
2-3 KHz 朦胧 明亮度增强 呆板
1-2 KHz 松散，使音色脱节 通透感强跳跃感
800 KHz 松驰感 强劲感 喉音重
500 KHz--1 KHz 收缩感 声音的轮廓明朗 声音向前凸出
300 KHz-500 KHz 空洞 语音有力度 电话声音色
150 KHz-300 KHz 软绵绵 声音力度强 生硬
100 KHz-150 KHz 单薄 丰满度增强 浑浊显现"哼"声
60 Hz-100Hz 无力 混厚感强 低频共振声显现"轰"的声
20 Hz-60 Hz 空虚 空间感良好 低频共振声显现"嗡"的声 下列频率中 +代表提升，如+3表示提升了3个dB；-代表衰减，如-12代表衰减了12个dB；0就表示没有提升或衰减
D、大多数综合性演出音响系统中均衡器的调整：
20Hz[-12]、25Hz[-12]、32Hz[-10]、40Hz[-8]、50Hz[-4]、63Hz[-2]、80Hz[0]、100Hz[0]、125Hz[0]、160Hz[-2]、200Hz[-3]、250Hz[-3]、315Hz[-3]、400Hz[0]、500Hz[0]、630Hz[-2]、800Hz[-1]、1kHz[0]、1.25kHz[0]、1.6kHz[-2]、2kHz[-3]、2.5kHz[-3]、3.15kHz[-2]、4kHz[-2]、5kHz[-2]、6.3kHz[-3]、8kHz[0]、10kHz[+2]、12.5kHz[+3]、16kHz[0]、20kHz[-9]。

大多数的士高和慢摇吧音响系统中均衡器的调整：
20Hz[-12]、25Hz[-12]、32Hz[-8]、40Hz[-5]、50Hz[-2]、63Hz[0]、80Hz[0]、100Hz[0]、125Hz[+2]、160Hz[+2]、200Hz[+3]、250Hz[+1]、315Hz[-1]、400Hz[0]、500Hz[0]、630Hz[-2]、800Hz[-1]、1kHz[0]、1.25kHz[0]、1.6kHz[-2]、2kHz[-4]、2.5kHz[-2]、3.15kHz[+2]、4kHz[-2]、5kHz[-2]、6.3kHz[-3]、8kHz[-2]、10kHz[0]、12.5kHz[0]、16kHz[-3]、20kHz[-9]。

E.调音系统参数参考

如果声音浑浊，衰减250hz附近的频段。
2.如果声音听起来有号声，衰减500hz附近的频段
3.当你试图让声音听起来更好，考虑用衰减
4.当你试图让声音听起来与众不同，考虑用提升
5.不要试图体现不存在的声音（频率）
下表反映了一些倍频程点在听觉上造成的联想。
31hz 隆隆声，闷雷在远处隆隆作响。感觉胸口发闷。
50hz 轰轰声，肥厚的低音，
65hz 有深度，所谓“潜的很深” 衣服的颤动
80hz 有响度，所谓“有震撼力”过大会压迫耳膜
125hz 隆隆声，低沉的，心跳，温暖的人声低频。
160hz 有力度，低鼓音头，低音速度感
200hz 厚实或单薄，低频啸叫
250hz 饱满或浑浊
315hz 有感情的中频，浑浊的喉音
500hz 汽车喇叭声，中频力度感，烦躁感
1khz 敲击声
2khz 咬碎东西的声音，踩的嘎啦啦作响。
3khz 人声最敏感的区域，吵
4khz 镶边，锋利感
6khz 刺激的吉他声，刺耳感
8khz 高频哨声或齿音，轮廓清晰
10khz 明亮，通透感
16khz 空气感

8、1-2KHz[过低]松散，使音色脱节~[半满]通透感强~[过高]跃感。

9、2-3KHz[过低]朦胧~[半满]明亮度增强~[过高]呆板。

10、4KHz[过低]模糊~[半满]穿透力强~[过高]咳音量。

11、4-5KHz[过低]音源变远~[半满]响度感强~[过高]声音变近。

12、5-6KHz[过低]含糊~[半满]清晰度强~[过高]尖利。

13、6-8KHz[过低]暗淡~[半满]透明~[过高]齿音重。

14、8-10K[过低]平淡~[半满]S音明显，通透感~[过高]尖锐。

15、10-12KHz[过低]乏味，失去光泽~[半满]金属声强烈~[过高]尖噪。

16、12-16KHz[过低]失掉光彩~[半满]金光四溅~[过高]刺耳。

17、16-20KHz[过低]韵味失落，色彩失落缺乏音色表现力~[半满]靠人体颅骨传导感受声音的韵味，色彩富于音色表现力~[过高]宇宙声感和不 稳定感。

简单的说

1、100Hz属于温暖段，如果使这部分加强能使低音部分更加的柔和温暖

2、200Hz属于混浊低沉，调音色时可适当减弱本段

3、300Hz~1KHz属于大多数音乐中的主要频段，突出这一频带可以加强音色的骨骼，但有时突出这一区域会使音乐显得有些“粘”，主要是在 300Hz~800Hz之间

4、1KHz~2KHz这一频段很容易有“嗡嗡”的声音，削弱该频带会使声音干净，但同时也失去一部分效果5、2KHz~4KHz属于温暖而又不失亮度， 非常适合吉他类的乐器

6、4KHz~5KHz属于音质比较粗糙的频段，这部分的过高会导致整体音量的上升

7、7KHz或7KHz以上，就属于高频段，音质上显得尖锐很有攻击性，很容易产生嘶嘶声音

8、8KHz~10KHz范围属于钗片的音色范围,如有“嚓嚓”音可适当降低改频
